Тепловое реле (контактная группа) CONDOR WERKE SK R3-16 для MDR3

CONDOR SK R3/16

— не просто контактная группа реле давления MDR3, а отдельное устройство — тепловое реле защиты. Разберём вопрос подробно.

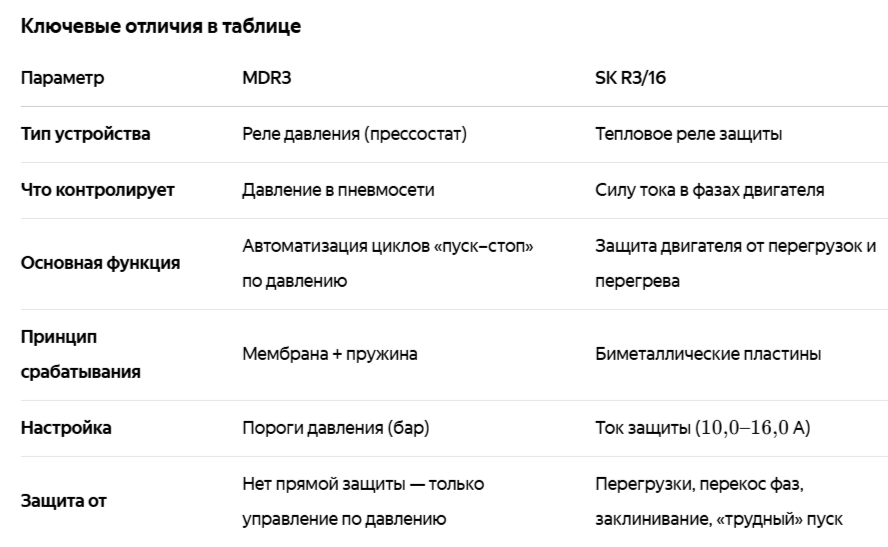

В чём разница между MDR3 и SK R3/16?

MDR3 — это реле давления (прессостат). Его задача:
  включать двигатель компрессора при падении давления в системе ниже заданного уровня;
  отключать двигатель при достижении верхнего порога давления.
  управление основано на давлении в пневматической системе.
SK R3/16 — это тепловое реле (защита от перегрузок). Его задача:
  отслеживать силу тока в трёх фазах двигателя;
  отключать питание при перегрузке, перекосе фаз, «трудном» пуске или заклинивании;
  защищать двигатель от перегрева и выхода из строя.
  управление основано на электрических параметрах цепи.

Как взаимодействуют SK R3/16 и MDR3?

SK R3/16 и MDR3 работают совместно, но выполняют разные функции — вместе они образуют комплексную систему управления и защиты:
  MDR3 задаёт режим работы по давлению: запустил компрессор — накачал воздух — отключил.
  SK R3/16 страхует двигатель от электрических аварий: если ток пошёл выше нормы — мгновенно отключает питание, даже если давление в норме.

Пример взаимодействия:
  Давление в ресивере упало → MDR3 подаёт команду на пуск двигателя.
  Двигатель пытается запуститься, но механизм заклинило → ток резко возрастает.
  SK R3/16 фиксирует перегрузку → размыкает контакты → отключает двигатель.
  Авария предотвращена: двигатель не сгорел, несмотря на команду от MDR3.

Почему возникает путаница?
Название «контактная группа» иногда используют применительно к SK R3/16 по двум причинам:
  Устройство действительно содержит контакты, через которые проходит ток двигателя.
  SK R3/16 часто поставляется как компонент для сборки или ремонта систем на базе MDR3 — его устанавливают рядом или в едином блоке с реле давления.
Но по сути это самостоятельный защитный аппарат со своим принципом действия (биметаллические пластины, регулировка тока, механизм сброса).

Преимущества покупки реле давления CONDOR WERKE у нас:



Модель: Тепловое реле (контактная группа) CONDOR SK R3/16 для MDR3

Страна производства: Герма́ния

Тепловое реле, тип: SK R 3/16

Группа товаров: Тепловые реле

Использование: MDR 3
