Реле давления CONDOR MDR 3-11 R3- 6.3 GDA

Реле давления CONDOR MDR 3-11 R3-6.3 GDA AAAA 090A110 CHI HXX

Разработано для использования с компрессорами. Оно предназначено для мониторинга уровня подаваемого воздуха. Устройство поддерживает как трехфазное, так и однофазное подключение. Максимальный показатель мощности электродвигателя составляет 3 кВт, а давление отключения может достигать 11 бар. Реле имеет степень защиты IP 54 и оснащено фланцем диаметром 1/2″ с четырьмя отверстиями (4L). Для облегчения запуска компрессора после остановки предусмотрено разгрузочное устройство. Тепловое реле, защищающее электродвигатель, рассчитано на ток 6,3 А.

Расшифровка маркировки

MDR 3
Серия реле давления. MDR = прессостат, 3 = трёхфазная версия (коммутационная способность до 7,5 кВт, опционально до 11 кВт, макс. давление отключения 35 бар)
11 - Максимальное давление отключения — 11 бар (подсерия MDR 3/11)
R3 - Характеристика срабатывания теплового реле — R3 (среднее значение)
6.3 - Номинальный ток теплового реле — 6,3 А (реле SK R 3/6.3, диапазон настройки 4,0–6,3 А)
GDA - Типовой ключ (три буквы, см. ниже)
AAAA - Стандартная мембрана NBR/Perbunan (в отличие от BAAA — закатанная мембрана с малым перепадом)
090A110 - Заводская настройка давления: 090 = давление включения 9,0 бар; 110 = давление отключения 11,0 бар; A — разделитель
CHI - Группа опций (разгрузочный клапан + кнопка + кабельная арматура, см. ниже)
HXX - Тепловое реле и доп. опции: H = 6,3 А; X = без доп. опций

Детали по каждому блоку

GDA — типовой ключ из трёх букв:

• G — диапазон давления. G = 4–11 бар (также бывают D = 1,3–6, H = 6–16, I = 7,5–25, J = 12–35 бар)
• D — тип фланца. D = четырёхлинейный F4 1/2" (основное отверстие 1/2" + три вспомогательных 1/4"). Другие варианты: A = 1/2", B = 1/4", E = F4 1/4", F = F4 3/8"
• A — тип мембраны. A = стандартная (AAAA), B = закатанная (BAAA, с малым перепадом давления)

CHI — группа опций комплектации:

• C — наличие разгрузочного клапана (EV-S — сброс давления для облегчения пуска компрессора)
• H — наличие кнопки (рукоятки) вкл./откл. (от нем. Hebel — рукоятка)
• I — кабельная арматура (кабельный ввод PG11)

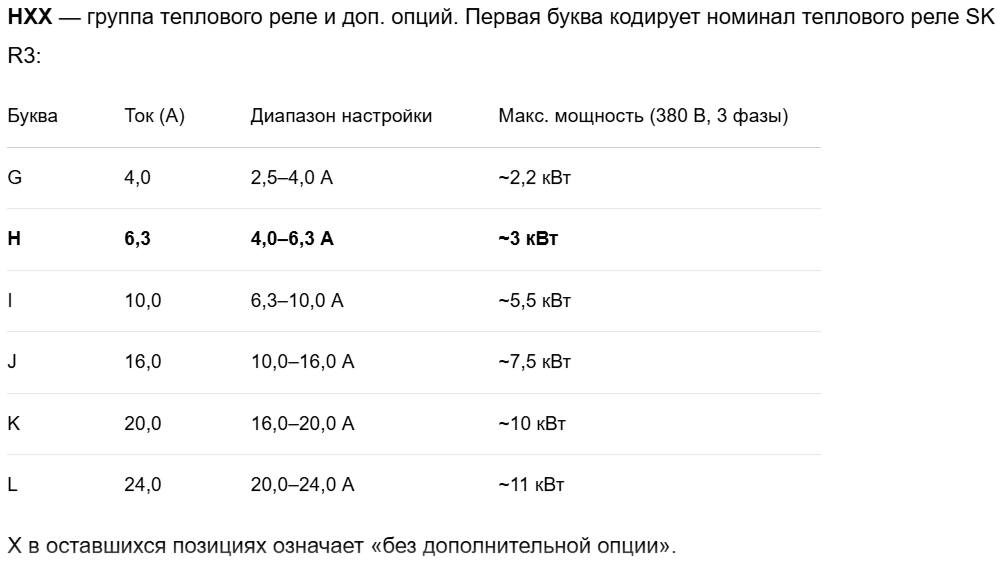

HXX — группа теплового реле и доп. опций. Первая буква кодирует номинал теплового реле SK R3:

Реле давления серии CONDOR WERKE MDR 3:

• Реле давления CONDOR WERKE MDR 3/11 R3/ 6.3 GDA AAAA 090A110 CHI HXX →
• Реле давления CONDOR WERKE MDR 3/11 R3/10 GDA AAAA 090A110 CHI IXX →
• Реле давления CONDOR WERKE MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX →
• Реле давления CONDOR WERKE MDR 3/11 R3/20 GDA AAAA 090A110 CHI_KXX →
• Реле давления CONDOR WERKE MDR 3/11 R3/24 GDA AAAA 090A110 CHI LXX →
• Реле давления CONDOR WERKE MDR 3/25 R3/16 IDA AAAA 215A250 CHI JXX →
• Реле давления CONDOR WERKE MDR 3/35 R3/16 JAA AAAA 230A250 CHI JXX →

Преимущества покупки реле давления CONDOR WERKE у нас:



Модель: Реле давления MDR 3/11 R3/ 6.3 GDA AAAA 090A110 CHI HXX

Страна производства: Герма́ния

Мембрана, материал: NBR/Perbunan (стандартные среды)

Код производителя: Condor 215073

Габариты, мм: 108 X 81 X 131

Назначение: Компрессоры

Максимально давление, бар.: 11

Давление, бар: 4-11

Класс зашиты: IP54

Схемы подключения, фаз: 1 и 3

Мощность эл/дв., кВт: 3

Допустимая температура среды: от -5 до + 80 °C

Толщина сечения кабеля одножил./многож.,: 4/6

Фланец, дюйм: 1/2″

Рукоятка (кнопка) вкл/откл: Да

Разгрузочный клапан: EV S

Тепловое реле, тип: SK R 3/6.3
